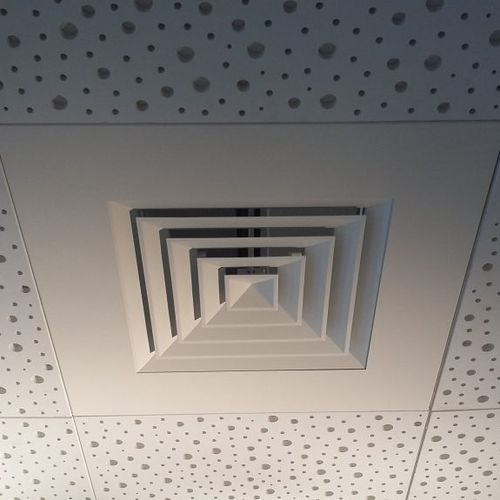

天花板空气扩散器 SF 704

正方形缝隙式

多方位水平空气扩散。 排气版过滤器。 四个扩散方向。 安装在天花板上。安装在天花板上。 SF704 TP : 用于替换标准600 x 600或675 x 675天花板面板的安装。 SF704 R TP : 安装在标准的600 x 600毫米的天花板上，并在扩散器上安装了连接孔。 从前面取下中央芯子就可以接触到过滤器。 构造。外框和芯子由异型钢板制成。 可拆卸和互换的核心。 32毫米宽的框架。 漆面：钢制环氧树脂漆面，RAL 9010白色，30%亚光或RAL色表漆面。 尺寸：SF 704：尺寸为150 x 150 mm。 SF 704：尺寸从150 x 150到600 x 600 mm，增量为75 mm（正方形尺寸）。 472 x 472型号适用于标准的600 x 600 mm天花板。 SF 704 TP：尺寸范围从150 x 150到525 x 525 mm（仅方形）。 SF 704 R TP：直径D160至D315mm（600 x 600 mm天花板）。 连接件 : F0 : 扩散器颈部的隐藏式侧面螺丝附件。 F1：框架内可见的螺丝附件，仅适用于F框架（不适用于TP和R TP版本）。 F7 : 隐藏式螺丝和吊桥连接系统，优先用于安装在不可拆卸的天花板上（TP和R TP版本不适用）。 F16：带支架的隐蔽式附件，安装在扩散器外壳固定上（安装在混凝土板上）（仅适用于R TP版本）。 SF 704和SF 704 TP的配件。 B700：带反转作用的阻尼器。可通过隐藏在框架和芯材之间的杠杆从扩散器前部进行调节。夹子安装在端子上。
