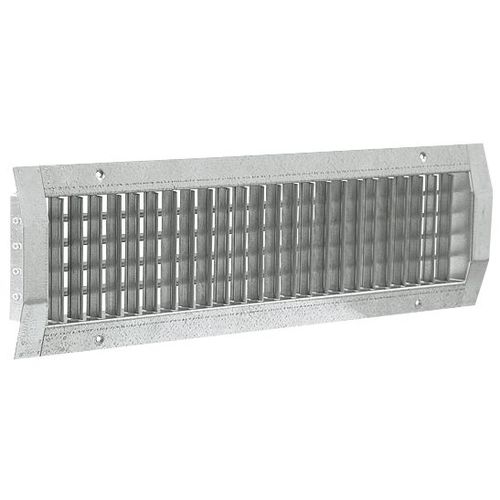

钢通风格栅 GD 102

长方形白色用于通风和回风

适用于所有标准直径的圆形和长方形管道。 送风或排风。 双挠式送风终端。 单挠式排气终端。 安装在圆柱形或长方形风管上。 钢制。 GD 102和SD 102：单偏转终端（排气），带垂直的、可单独调节的叶片，间距20毫米。 GD 102 D和SD 102 D：双偏转终端（供气），后部为水平叶片，前部为垂直的、可单独调节的叶片，间距为20毫米。 材料：钢。 GD 102和GD 102 D：镀锌钢，自然色。 SD 102和SD 102 D：钢制环氧树脂漆面，RAL 9010白色30%亚光。 尺寸范围：从325 x 75到12英寸。尺寸范围：325 x 75 至 1225 x 225 mm。 配件：N型阻尼器，带倾斜滑轨，RAL 9010白色30%亚光。 N型风门，带倾斜滑轨，由自然色的镀锌钢板制成。 H型阻尼器带直滑道，由镀锌钢板制成，自然色泽。 使用 - 送风或排风。 - 双偏转供气端子。 - 单偏转排气端子。 - 安装在圆柱形或长方形管道上。 结构 - GD 102和SD 102：单偏转终端（排气），带以下功能。 垂直的，可单独调节的叶片，间距20毫米。 - GD 102 D和SD 102 D：双偏转终端（供气），带以下功能。 后部的水平叶片和垂直的、可单独调节的叶片。 前面，间距20毫米。 - 材料：钢。 表面处理 - GD 102和GD 102 D：镀锌钢，自然色。 - SD 102 和 SD 102 D: 环氧漆面钢，RAL 9010 白色30%亚光。 - 漆面来自RAL颜色表。查看可用列表 附录中的颜色。 附件 - F1：可见螺钉与框架的连接。
