球形支架
金属PTFE用于水平装载

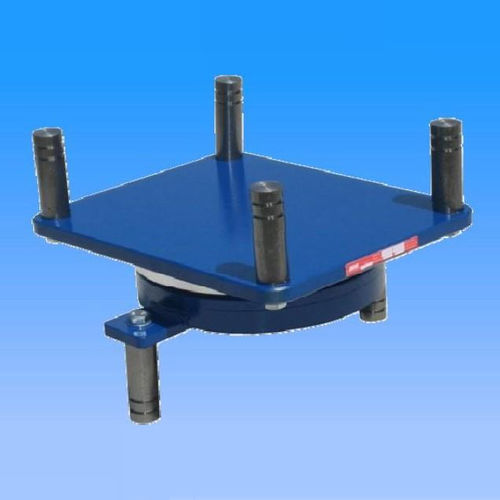

球形支架 - ARFEN - 金属 / PTFE / 用于水平装载
球形支架 - ARFEN - 金属 / PTFE / 用于水平装载
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
球形
材质
金属, PTFE
应用
用于水平装载, 用于桥梁工程

产品介绍

球面轴承设计用于承载垂直载荷、水平载荷、纵向和横向运动和旋转的组合,用于钢铁、混凝土公路和铁路桥梁。 轴承由钢元件与 PTFE 表面耦合,允许移动和旋转。 内部中位板的一侧被加工成球面以允许倾斜移动(旋转),而另一侧则获得浮动滑动表面以允许位移。 根据轴承是固定的、引导滑动还是自由滑动,球面轴承可以承受垂直载荷和相应的水平力以及纵向或横向方向的运动。 球面轴承正在生产符合 EN 1337-7 的编码,但客户要求它们也可以按照其他编码进行生产。 使用球面轴承的优势 球面轴承满足以下要求: “通过永久和随机效应传输垂直载荷;可以覆盖大约 500 至 100000 kN 的多种 载荷” 在实践中传输水平载荷 设计负载的限制 ” 允许旋转每球形铰链. 可轻松增加标准设计旋转(± 0.02 弧度)以补偿结构斜率。 “ 水平位移无限制 ” 适用于钢筋混凝土桥梁和建筑等各种结构 ” 高耐久性和无维护

---

PDF产品目录

该产品还没有PDF产品手册

查看ARFEN的所有产品目录
