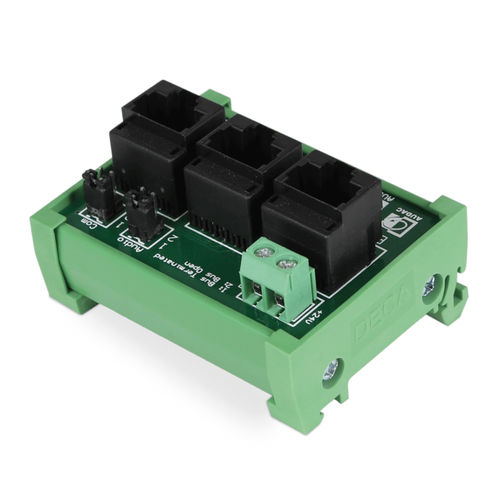

行人桥接口模块 ARJ03P

DIN导轨RJ45

接线盒 ARJ03P 是一种 RJ45 分线器/接线盒，可用于连接和分线任何使用 RJ45 接头连接的基于双绞线的数据库。一个典型的应用实例是扩展通信和音频传输总线，将多个输入和/或输出设备连接到矩阵系统的一个外设端口。另一个典型的应用实例是为通信总线提供外部电源，以便在传输电源电压因电缆过长而不足时，为远程输入或输出模块供电。它由三个 RJ45 连接器组成，其中 "总线输入 "和 "总线输出 "连接器用于输入和输出连接，第三个连接器用于连接远程输入或输出模块。提供了两个终端跳线，通信对（针脚 4 和针脚 5）和音频对（针脚 7 和针脚 8）可按其特性阻抗（120 欧姆）进行终端，以确保通信清晰无反射。总线上有一个端子台连接器，可连接外部电源（+24 V 直流）。+24 V 直流电源可通过 RJ45 针脚 3（+）和针脚 6（接地）连接。坚固的塑料外壳便于安装在 Mini DIN 导轨上。 技术规格 系统规格 总线终端 - 音频 - 120 Ω 通信 - 120 Ω 连接器 - 3 x RJ45 1 x 2 针欧式接线端子（电源） 产品特性 尺寸 - 61 x 48 x 40 毫米（宽 x 高 x 深） 重量 - 0.043 千克 安装 - 迷你 DIN 导轨 结构 - 不易破损的塑料外壳 颜色 - 绿色
