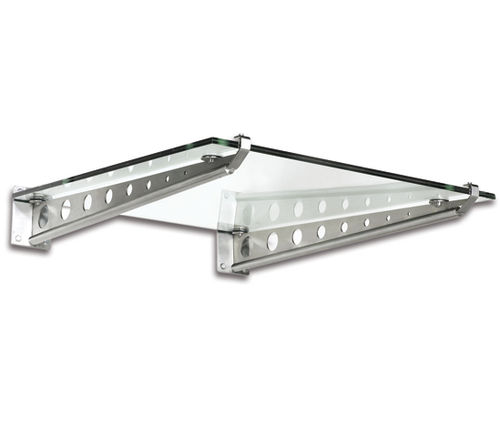

入口雨棚 BO 5211041

金属玻璃扁平

- 在规定的最大尺寸范围内（见表），顶篷宽度是可变的。 - 您需要 - 品种（玻璃尺寸/数量） - 1800 x 1200 毫米（半钢化玻璃）/ 2 件/BO 5211041 - 2900 x 1200 毫米（半钢化玻璃）/ 3 件 / BO 5211041 - 1400 x 1200 毫米（浮法）/ 2 件 / BO 5211041 - 2100 x 1200 毫米（浮动）/ 3 件 / BO 5211041 - 可提供不同的顶篷尺寸 - 可根据要求提供。 - 图纸：(t = 材料厚度） 1 支撑臂 t = 5 2 支撑管 ø33.7 x 2 3 螺纹接收元件 ø30; H = 30 4 反向盘 ø30; t = 5 5 支撑盘 ø65; t = 5 6 前夹板 B = 30; t = 5 7 后夹板 B = 30; t = 5 8 管盖 ø33.7; t = 7 9 壁式连接器 H = 200; B = 140; t = 8 10 螺纹销 M 10 x 30 11 橡胶垫圈 30 x 20 x 3 12 橡胶垫圈 E 65 玻璃型号 1： - 半钢化玻璃：16 毫米夹层安全玻璃，由 2 x 8 毫米半钢化玻璃和 1.52 毫米 PVB 薄膜组成 玻璃型号 2： - 浮法玻璃：16 毫米夹层安全玻璃（2 x 8 毫米浮法玻璃），1.52 毫米 PVB 膜
