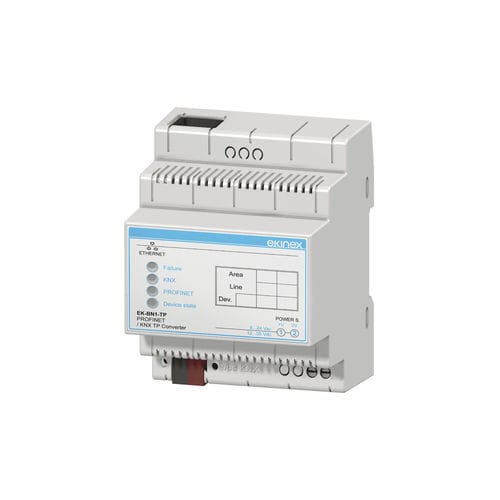

行人桥接口模块 EK-BN1-TP

DIN导轨KNX以太网

在 PROFINET 网络和 KNX (TP) 网络之间作为网关工作的设备（协议转换）。在 PROFINET 网络上具有从属功能。安装在 EN 60715 轨道的配电板上（4个模块单元，每个18mm）。可用于家庭和楼宇自动化的KNX安装中。 以太网（IEEE 802.3）通信端口，RJ45连接器，至少5E电缆类别。 PROFINET 从属通信 PROFINET 寄存器交换 带有 1440 字节的 "PROFINET 图像 "缓冲器的易失性支持存储器。 KNX TP（双绞线）9600 baud 通信端口，与电源电绝缘。 带有 1440 字节的 KNX 图像缓冲器的易失性支持存储器。 ekinex® 网关是模块化的设备，可以安装在机柜或配电盘中，并允许用户使用。 在机柜或配电盘中，允许与一个或几个从属设备或与一个主设备进行信息交换。 主设备进行信息交换，这些设备通过串行差分进行通信 RS485（Modbus RTU/DMX/M-Bus/BACnet MSTP协议）网络或以太网（Modbus TCP/BACnet IP/Profi net协议）网络。 Profi net协议）网络。网关的作用是 Modbus/M-Bus/DMX通信主站或BACnet/Profi net通信从站。 Profi net通信从站。在 Modbus/DMX/M-Bus/BACnet/Profi net 网络上交换的信息 在 KNX 网络上用 TP（双绞线）更新信息。 传输介质。 该设备管理一个双向的数据流：Modbus/DMX/M-Bus/BACnet/Profi net 网络上交换的信息在 KNX 网络上用 TP（双绞线）传输介质更新。 DMX/M-Bus/BACnet/Profi net 寄存器可以被循环读取，它们的值可以作为通信对象发送到 KNX TP 网络上。 通过组播通信将 KNX TP 网络上的对象发送到确定的组地址。在 KNX 网络上的数据更新可以循环进行和/或在收集的数据变化时发生。 从 Modbus/DMX/M-Bus/BACnet 收集的数据发生变化时。 DMX/M-Bus/BACnet/Profi net 网络收集的数据发生变化时，KNX 网络上的数据更新可能会循环发生和/或发生事件。
