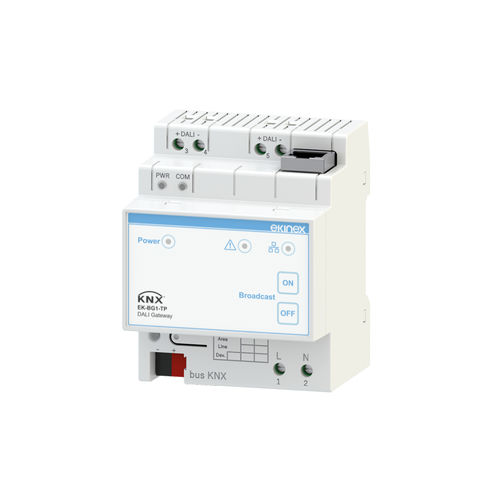

行人桥接口模块 EK-BG1-TP

DIN导轨KNX以太网

设备作为DALI网络和KNX（TP）网络之间的网关（协议转换）工作。可通过ETS工具或专用的PC软件应用，通过集成的以太网通信端口进行配置。安装在 EN 60715 轨道的配电板上（4个模块单元，每个18mm）。可用于家庭和楼宇自动化的KNX安装中。 电力供应。230 V AC 编程元件。KNX标准编程按钮 显示元件。电源 LED, DALI 故障 LED, DHCP ON LED 操作元件。膜片按钮广播开，膜片按钮广播关 安全等级 II 安装在DIN 35毫米型材导轨上（根据EN 60529）。 保护等级IP20 尺寸。4个模块 以太网接口（IEEE 802.3），带 RJ45 连接器，电缆类别至少为 5E KNX TP（双绞线）通信端口，9600 baud，与设备电源电隔离 来自 KNX 总线的电流 < 13 mA DALI 通信端口，与设备电源和 KNX 通信端口电隔离 DALI 波特率。1200 bps DALI电压：9.5 V - 22.5 V (名义上14 V) 电缆最大长度：300 m (1.5 mm2 横截面) DALI设备的最大数量。64 DALI组的最大数量：16 DALI场景的最大数量：16个 最多可控制64个DALI设备，最多可控制16个组和16个场景 广播功能 单独、分组或集中的寻址 创建灯光场景 可以通过 KNX 读取 DALI 设备的状态（例如亮度或设备错误）。 为 DALI 总线提供电源 用于编程的配置器应用程序
