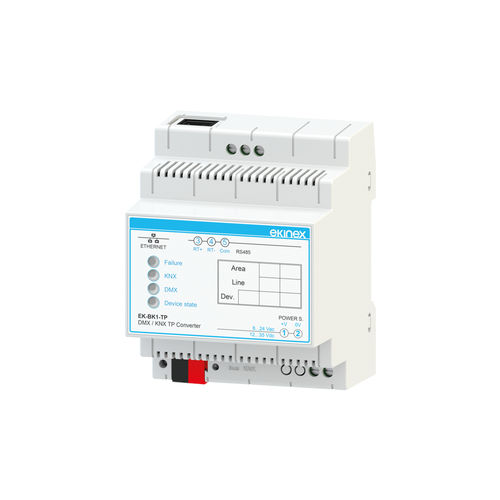

行人桥接口模块 EK-BK1-TP

DIN导轨KNXDMX

作为DMX网络和KNX（TP）网络之间的网关（协议转换）工作的设备。安装在EN 60715轨道的配电板上（4个模块单元，每个18mm）。可用于家庭和楼宇自动化的KNX安装中。 电气绝缘的RS485串行通信端口，1路DIP开关，用于激活线路终端（120欧姆）。 DMX主通信 250 kbaud通信速度 设备寻址从0到512 在最多512个DMX设备上写1个字节的寄存器 KNX TP（双绞线）9600波特通信端口，与电源电绝缘。 带有 1440 字节的图像 KNX 缓冲器的易失性支持存储器。 具有网关功能（协议转换）的 KNX 设备 带有 DMX 协议的 RS485 串行网络（主站功能）与 KNX TP 的通信设备之间。 DMX 协议和 KNX TP 网络之间通过双绞线进行通信。 通信电缆。理想的应用是整合 在家庭和楼宇的基于 KNX 的自动化系统中，通过 RS485 串行网络集成 DMX 设备。 DMX ekinex® EK-BK1-TP网关是一个KNX 模块化单元，用于面板安装。它允许你 与一个或多个从属设备交换信息 通过 RS485 差分串行网络，通过 DMX 协议与一个或多个从属设备交换信息。ekinex网关充当DMX主站。通过DMX网络交换的信息 通过 DMX 网络交换的信息被 通过双绞线（TP）通信电缆在 KNX 网络上更新。 双绞线（TP）通信电缆。 该设备管理一个单向的数据流：最多12个 字节的 KNX 数据被定义，每一个都与 DMX 网络上的设备相关。 一个设备在 DMX 网络上。网关转换 来自 KNX 主站的数据，并将其值写在 相应的 DMX 设备上。
