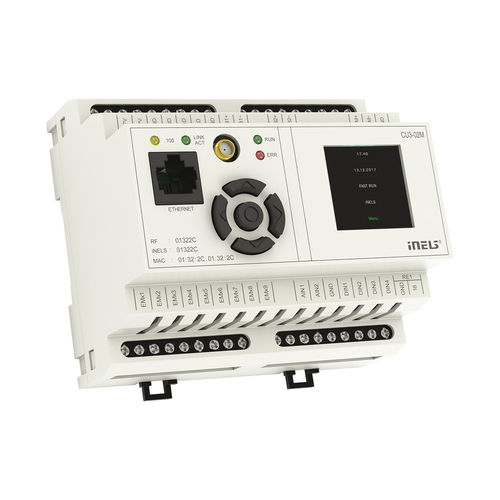

中央控制设备 CU3-02M

DIN导轨

中央单元是iNELS BUS系统的大脑，是用户的编程环境和连接到BUS的控制器、单元和执行器之间的 "中介"。 在CU3-01M和CU3-02M中可以直接连接多达2条总线，在每个总线上我们可以连接多达32个iNELS3单元。 CU3-02M和CU3-01M的主要区别在于，CU3-02M还配备了RF模块，可以与iNELS RF控制系统的选定单元进行通信。 用户的项目和保留数据存储在一个非易失性的内部存储器中，因此数据的备份不需要电源电压。实时时钟（RTC）备份为10天。 电源控制系统 - 网络电压和备用电池的状态。 通过NTP服务器设置时间同步的可能性。 RJ45以太网端口的连接器位于设备的前面板上，传输速度为100Mbps。 对于CU3-01M(02M)，可以使用4个无电位输入端，用于连接外部控制器（按钮、开关、传感器、探测器等）和2个0-30V的模拟输入。 CU3-01M (02M)配有OLED显示屏，显示中央装置CU3-01M (02M)的当前状态和启用设置（网络设置、日期、时间、服务）。 使用前面板上的箭头在菜单CU3-01M(02M)中移动。 6模块的CU3-01M (02M)设计用于安装在EN607标准的配电盘上。 6模块的CU3-01M(02M)是为安装在EN60715的DIN导轨上的配电盘而设计的。 输入。4个NO或NC到GND（-）2个模拟输入0÷30 电源电压/公差：27 V DC，-20 / +10 %。 耗散功率：最大。3 W 防护等级。IP20设备，IP40带盖开关板 安装：安装在EN60715 DIN导轨的开关板上
