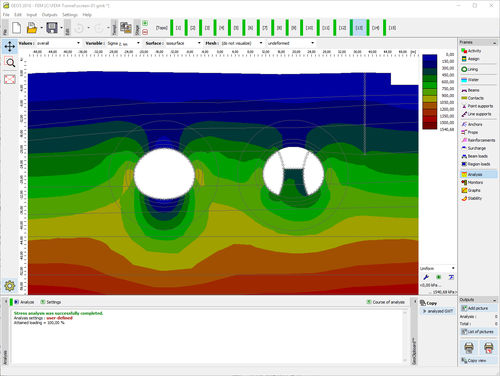

设计软件 FEM – TUNNEL

监控土工计算分析

有限元-隧道用于设计和分析隧道。 它包括一个专门的工具，用于定义隧道衬砌，锚固和岩石螺栓系统以及注浆加固区域。 分配给每个施工阶段的松弛系数考虑了挖掘的三维效应。 隧道是有限元程序的一个扩展模块，用于分析一般岩土问题。 主要特点 两个用于建模衬里的选项（梁元件-1D 或标准 2D 元件）可 选择使用外部格式（如 DXF）的数据在单独的预处理器中创建衬里的几何模型。 简单地将衬砌引入土壤/岩体-拓扑校正和网格生成完全自动化 任意数量的施工阶段 使用松弛系数对挖掘过程中身体的 3D 行为进 行建模引入梁的铰链轴承端元素在 梁上的温度载荷输入 考 虑土壤膨胀考虑衬砌收缩 分析辅助衬砌要么通过改变几何参数 (1D 元素) 或通过改变原始衬砌的参数以便能够转移应力 (2D 元素) 引入体内任何位置的监测点在 衬里活动部分的内力分布的图形表示 自动生成固定在衬里的锚 引入锚作为土壤质量改善的区域 (锚定地区)
