被动桩 TEP

钢钢筋混凝土地基

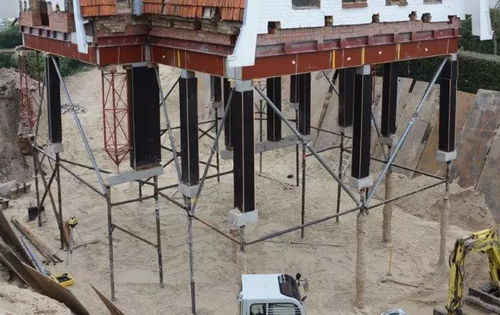

TEP 桩（管子气动管）是一种气动手动驱动的排量桩。 桩由直径非常小的永久钢管组成，用气动锤驱动，然后注射。 施工顺序 1. 和 2. 第一个套管段的驱动，在其底部由丢失的封闭螺母尖端密封 第二个套管焊接或套管到第一个套管，并使用气动锤驱动。 驱动不同的钢管，焊接或袖套在一起，一直持续到达到拒绝和/或所需长度。 3. 水泥浆注射在桩基部，沿着套管向上移动：在桩外部和内部注射。 4. 完成的 TEP 桩。 应用领域 • 桩基承受减少的荷载，适用于狭窄的空间或净空有限和/或进出受限的区域 • 现有建筑物的基础和稳定 环境影响 • 横向土壤移动 • 无破坏，因为没有土壤提取土壤-不从作业现场清除土壤 • 有限的振动和噪音污染 • 需要一个干燥的工作平台 技术规格 • 管段长度可变，但大部分长度为 1 米 • 管底部的注入孔 • 允许承载能力高达最大 120 kN • 抗拉荷载的可能性 • 使用气动锤安装桩，涉及土壤位移 • 使用小型钻井设备安装桩，见 FORATEP 桩
