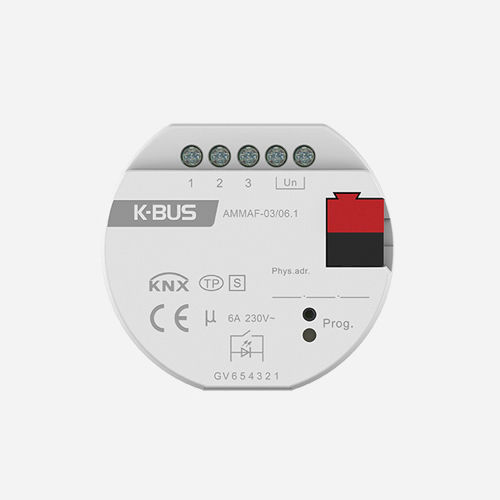

3路嵌入式多功能执行器是一款集成了多种继电器输出功能的模块,有开关输出,窗帘 AC 输出,风 机输出或阀门输出,此外还有干接点输入和 LED 输出指示功能。可根据实际应用需求配置对应的输出功 能。本模块设计紧凑小巧,采用嵌入式安装,能安装在欧标和国标的底盒中,输出端采用螺丝接线柱实现 电气连接,总线连接直接通过 KNX 接线端子连接,系统供电除总线外不需要额外的电源电压。
开关输出
开关输出
窗帘输出
窗帘输出
风机控制
风机控制
阀门控制
阀门控制
干接点输入检测
干接点输入检测
LED 指示灯驱动
LED 指示灯驱动
产品参数
电源
操作电压:KNX 21~30V DC,通过 KNX 总线获得
静态电流:KNX <7mA
充电电流:KNX <20mA
静态功耗:KNX 1 x 106
电气寿命 >5 x104 (16A 277VAC, 阻性,1s 通 9s 断)
LED 输出
LED 驱动电压:5V 或 12V 可选
LED 驱动电流:恒流 1mA
连 接
KNX:总线连接端子连接(红/黑),0.8 mm Ø
输出端:使用拧线螺丝柱连接 使用线径:多芯 0.2-1.5mm2,单芯 0.2-2.5mm2 扭力矩 0.4N-m
输入/LED 输出:≦10m
操作和指示
编程按键和红色 LED :用于分配物理地址
绿色 LED 闪 :指示设备应用层工作正常
防护等级
防护等级:IP 20, EN 60 529
温度范围
运行: -5 °C...+45 °C
存储 -25 °C...+55 °C
运输 -25 °C...+70 °C
环境条件
最大空气湿度: 相关产品
