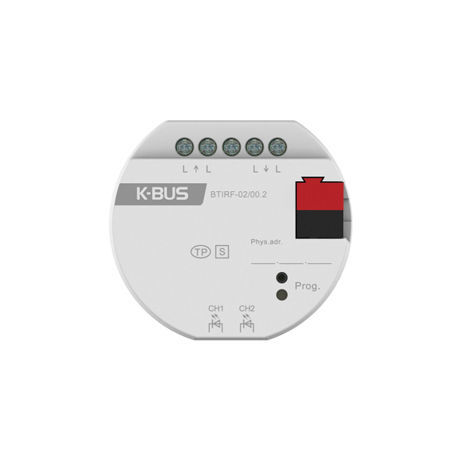

红外发射器包括 2 路嵌入式红外发射器(BTIRF-02/00.2)和吸顶式红外发射器 V2(BTIRC-01/00.2), 每个产品都具有两个红外发射通道,通道可配置为普通红外控制或空调控制,最多可存储 300 个不同的红 外码。此外,嵌入式款的红外发射器还具备 1 路电流检测功能,可根据电流状态确定被控设备的开或关状 态,在开和关采用同一红外码控制时,可以避免误触发情况。而吸顶式款则支持 360 度全方位发射。
产品功能
普通红外控制
普通红外控制
支持普通红外控制,每通道最多支持 30 个红外码配置
空调控制
空调控制
支持空调控制,最多配置 266 个红外码,控制功能包括:开关控制、温度控制、模式控制、 风速控制、扫风控制
序列控制
序列控制
支持最多 16 个序列控制,每个序列支持最多 4 个红外命令绑定发射
发射模式
发射模式
支持多次发射和延时发射
电流检测功能
电流检测功能
支持高达 10A 的电流检测功能,可关联到发射通道
产品参数
电 源
工作电压:21-30V DC, 由 KNX 总线提供
总线电流:<6.5mA, 24V; <6mA, 30V
总线功耗:<180mW
动态电流:<9.5mA, 24V ;<8mA, 30V
电流检测
电流检测范围:50mA-10A
电流检测精度:50mA-500mA ±20mA;500mA-10A ±5%
输 出
通道:2 个独立通道
最大发射距离:2m
红外波长:940nm
红外发射角度:< 45°
环境条件
运行:– 5 °C ... 45 °C
存储:– 25 °C ... 55 °C
运输:– 25 °C ... 70 °C
湿度:<93%,结露除外
安 装
暗装,80 盒或者 86 盒里面
产品规格
尺 寸:φ53×23.5mm
重 量:0.04kg
