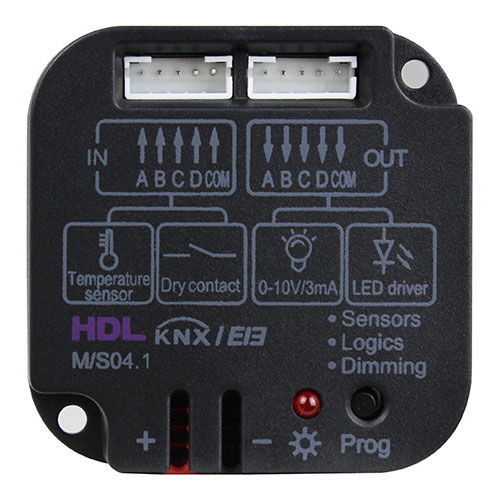

KNX 4 区干触点模块属于 HDL KNX/EIB 系列,具有四个信号输入通道和四个信号输出通道。信号输入通道可接收温度传感器信号和干触点触发信号,输出通道可输出 0-10V 调光信号,或用于通道 LED 状态驱动。
可提供干触点输入和温度传感器输入
0-10V 调光输出信号可控制 LED 灯等 0-10V 设备
支持 4 通道干触点输入和 4 通道 LED 状态输出
3 种工作模式:传感器控制(干触点传感器、温度传感器 逻辑控制调光控制(0-10V)
控制类型:开关控制、调光控制、快门控制、灵活控制、场景控制、序列控制、百分比控制、阈值控制、串联控制、强制控制、PMW 输出、计数器控制、组合控制、LED 状态指示
基本参数
工作电压 21~30V DC
工作电流 5mA/30V DC
输出电压 0~10V DC
DC0~10V 输出电流 3mA
输入传感器 开关/温度传感器
温度传感器 TTS/APR1.0
通信 KNX/EIB
KNX 终端电缆直径 0.6 - 0.8mm
外部环境
工作温度 -5℃~45
工作相对湿度 ≤90
存储温度 -20℃~60
存储相对湿度 ≤93
规格
尺寸 50 毫米×50 毫米×13 毫米
净重 24 克
外壳材料 阻燃 ABS
安装 开关盒安装
防护等级(符合 EN 60529 标准)IP20
---
