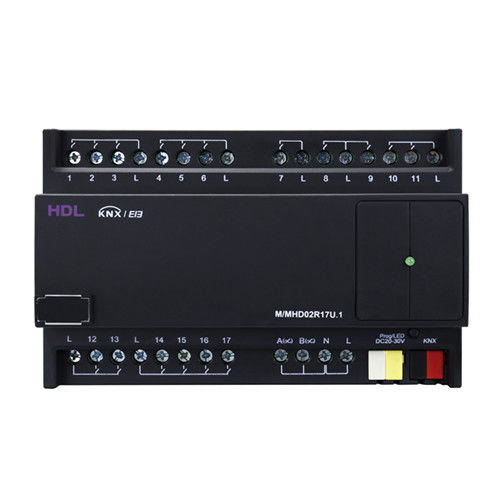

智能家居设备开关驱动器 M/MHD02R17U.1

KNXDIN导轨家用

KNX 19CH 混合执行器用于控制继电器、调光器、窗帘和空调。执行器支持 19CH 控制通道。 支持 19CH 控制通道，其中 17 个为继电器通道，另外 2 个为 MOSFET 调光通道 在 17 个继电器控制通道中，CH1-6 和 12-17 为 5A 的 TV8 继电器，CH7-11 为工作电流为 10A 的磁性闭锁继电器。 17 个继电器控制通道可连接负载，例如白炽灯、卤素灯和 LED 灯等。它们可用于风扇速度控制或空调模式控制以及窗帘控制（支持寸动控制）。 2 个 MOSFET 调光通道（支持短路保护、过热保护），工作电流为 1A，可用于灯具（白炽灯、低压卤素灯、可调光 LED 灯等）的后沿调光。 调光控制：状态响应、调光范围设置（调光最大值/最小值、调光上限/下限）、亮起和熄灭时间设置、启用/禁用绝对调光和相对调光、场景控制。 基本参数 工作电压 21-30V DC 工作电流 14mA/30V DC 辅助电压 20V~30V DC 辅助电流 97mA/30V DC 输入电压 AC100-240V（50/60Hz） 输出通道 12CH/5A TV8 继电器（CH1-6、CH12-17） 5CH/10A 磁锁继电器（CH7-11） 2CH/1A MOSFET 调光通道（CH , CH） 通信 KNX KNX 终端电缆直径 0.6-0.8mm 外部环境 工作温度 -5℃~45 工作相对湿度 ≤90 存储温度 -20℃~60 存储相对湿度 ≤93 规格 尺寸 144 毫米×90 毫米×64 毫米 净重 524 克 外壳材料 PA66
