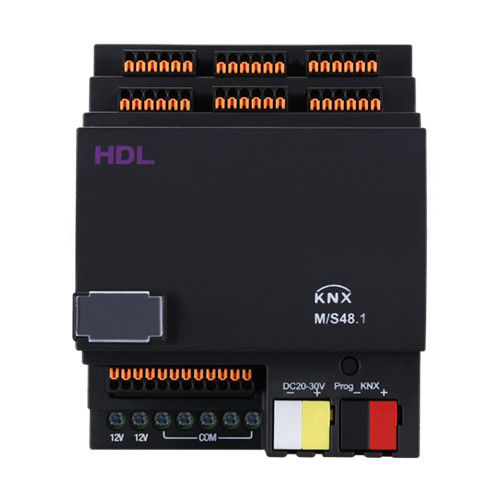

KNX 48CH 干触点模块是一种 KNX 标准协议模块,有 48 个干触点通道,可以控制灯光、窗帘、场景等。
48 个干触点通道,可切换干触点输入和输出
可用于检测干触点,作为输入通道时可控制开关、调光、窗帘等
作为输出通道时,输出脉冲信号以驱动 LED 状态指示灯
支持的干触点类型:机械开关和电子开关
控制类型:开关控制、窗帘控制、场景控制、百分比控制、逻辑控制
支持多达 64 个场景,每个场景最多可设置 10 个输出目标
逻辑关系包括和、或、NAND、NOR、XOR。
基本参数
工作电压 21~30V DC
工作电流 3mA/30V DC
辅助电压 20-30V DC
辅助电流 10mA/24V DC
干触点通道 48 通道
通信 KNX
KNX 终端电缆直径 0.6 - 0.8mm
外部环境
工作温度 -5℃~45
工作相对湿度 ≤90
存储温度 -20℃~60
存储相对湿度 ≤93
规格
尺寸 72 毫米×90 毫米×64 毫米
净重 143 克
外壳材料 PA66
安装方式
35 毫米 DIN 导轨安装
防护等级(符合 EN 60529 标准) IP20
---
