金属框架张拉膜 GASOMETER BERLIN

穹顶型屋顶ETFE膜

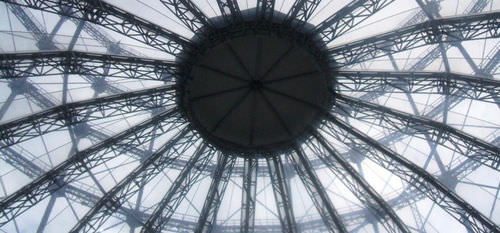

德国柏林 事 实实现膜结构 Hightex 年 2009 客户端 360 度科普拉有限公司 柏林市, 德国 屋顶面积 1400 平方米 工程 形式 TL 位置 欧洲 详细信息 一个圆顶恰好在时间 的复制品德国国会大厦著名的圆顶是德国柏林 Schöneberg 区的一个新的景点。 圆顶位于未使用的气体计内，可作为活动和展览的透明覆盖物。 该结构高 22 米，直径 30 米。20 个网格钢桁架构成圆顶的底部结构。20 个单层透明 ETFE 面板被用于保护游客免受元素的影响。 每个面板的面积为 70 平方米，总面积为 1,400 平方米。 ETFE 箔是透明的，透光率约为 90%，厚度为 250μm。 这些面板通过膜克德边缘和铝夹板连接到桁架。 屋檐上的扇形边缘是使用夹板和边缘电缆形成的。 为避免由于风力上升而造成的过度压力，吸力电缆跨越从顶点运行到屋檐的箔片。 Hightex 面临的挑战是在 3 周内采购、制造和交付所有材料。 2009 年 8 月 10 日，德国总理安格拉·默克尔夫人成功交付了圆顶。 二手 材料 ETFE 箔
