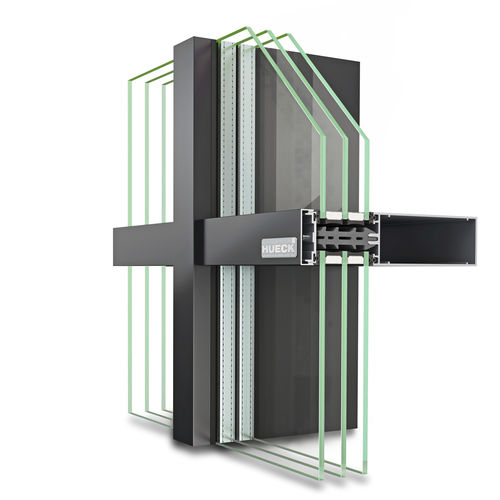

框架式幕墙 TRIGON 50

铝和玻璃材质集成绝缘层

百叶窗/横梁立面，50毫米型材深度。 -标高宽度50毫米 -防盗WK1 / WK2 / WK3。 -适用于被动房（WA 15/2） 结构。 隔热铝制外墙设计，作为垂直、斜面、水平或多边形幕墙的木梁-横梁结构 桁架和横梁的轮廓几何形状相同 玻璃厚度在4至58毫米之间 可使用HUECK系统中的不同插入元件 仰角宽度：各种型材几何形状中仰角宽度为50毫米的横梁和盖板型材。 剖面深度。根据静态要求，在32至263.5毫米之间。 隔热区。 玻璃纤维增强聚丙烯制成的隔热型材。 发泡隔热型材，提高隔热性能 垫片。 覆盖整个连接区域的异形垫片在横梁连接处使用。 可选择单片或两片EPDM垫片作为外部垫片。 可在现场插入，无需密封材料 亮点。 适用于被动房，ift指南WA 15/2。 静态水密性RE 1200，动态水密性250 Pa / 750 Pa (EN 12154) 透气性等级AE(EN 12152) 抗风荷载 2.4 kN/m2 允许荷载或 3.6 kN/m2 增加荷载 (EN 12179) 抗弹能力达FB 4-NS 防盗WK1/WK2/WK3 (ENV 1627) 600公斤以下的高玻璃重量 HUECK Lambda WS/ DS 075/ 090 根据CWCT指南，序列B
