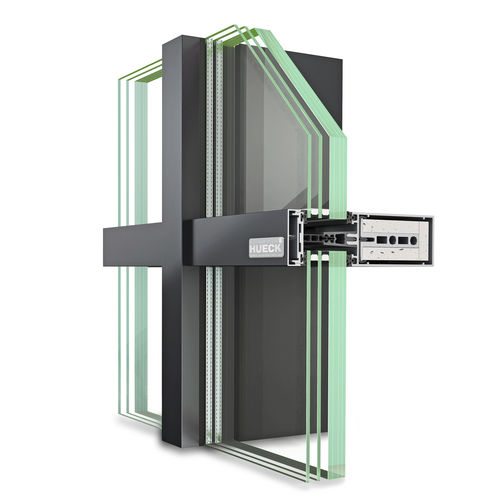

框架式幕墙 TRIGON 50 FP30

铝和玻璃材质集成绝缘层太阳能控制式

耐火等级为30分钟的防火外墙。 -标高宽度50毫米 -最大窗格尺寸1500mm x 3000mm -防火幕墙EI30 -固定间距≤6000mm 结构。 热绝缘铝制立面设计，采用垂直立面墙面的木梁-横梁结构（安装位置从垂直方向最多倾斜10°）。 Hueck Trigon 模块化外墙系统中的木梁、横梁和盖板型材；滑入式补充型材，包括不燃性隔热条。由隔热层条和玻璃纤维增强聚丙烯作为间隔型材形成的隔热区。 桁架和横梁的几何形状相同。 仰角宽度：各种型材几何形状中仰角宽度为50毫米的横梁和盖板型材。 应用范围。 玻璃层的允许固定点高度为≤6000毫米，如果是百叶窗型材。 外立面建筑的宽度和高度不受限制。 杆柱最大间距为≤3024mm。 玻璃。 Contraflam 单层玻璃 Securit, Securit Decorglass, Stadip, Stadip Protect 厚度: ≥ 16 mm. Contraflam 中空玻璃 Climalit, Climaplus, Climatop, ScreenLine 厚度：≥26mm。 EI30 (F30)的最大允许玻璃尺寸：1500 x 3000 mm，可选择垂直或水平格式。 亮点。 水密性。静态等级RE 750符合DIN EN 12154，动态等级250 / 750 Pa符合DIN EN 13050。 透气性。A4级，符合DIN EN 12 152标准 抗风载荷。测试载荷2000Pa/安全载荷3000Pa，符合DIN EN 13116标准。 容许负荷：4 kN/m²；增加负荷： 2.4 kN/m²；增加的载荷： 3.6千牛/米²
