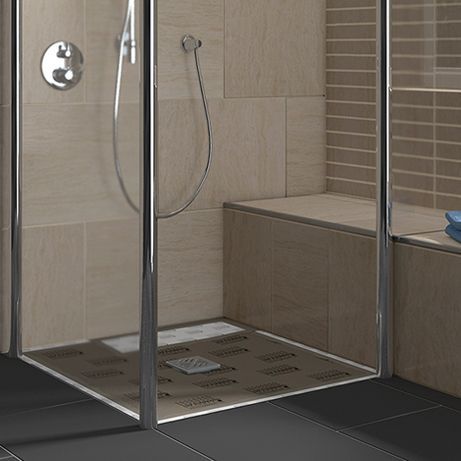

TUB-COMBI 型号将淋浴底座或淋浴下水元件与水平地漏结合在一起,后者已经集成在一起。这样就省去了底层元件,淋浴底座也特别平整。
浴缸-康比 MQ 300
地漏位于中央
浴缸-COMBI-S MQ
中央排水
TUB-COMBI-S ER
排水口偏离中心
浴缸-COMBI-S ER
中央坡度区排水沟
TUB-COMBI MQ SET 300 带 DN 50 接头,TUB-COMBI-S 带 DN 40 接头。
淋浴底座与水平地漏支架的组合(连接口 DN 40)
也可替代浴缸(TUB-COMBI-S BOL)
工厂密封和预制坡度(四面)
超平淋浴底座高度:55/65 毫米
用于无障碍结构
第二排水层
良好的排水能力:0.8 升/秒或 48 升/分钟
根据淋浴底座的覆盖厚度(瓷砖+粘合剂),有多种格栅配件框架可供选择:
带标准格栅的浴缸 RA-A:覆盖层厚度为 9 毫米起
带标准格栅的 TUB RA-S:覆盖层厚度 14 毫米以上
TUB-RA-DC/DM/DL/DV/DS/DF 带设计格栅:覆盖厚度 14 毫米起
TUB-RA-DF 带瓷砖盖板:盖板厚度 14 毫米起
1.标准炉篦
标准炉篦或设计炉篦
2.炉排配件框架
按尺寸切割
3.淋浴底座元件
带有双面砂浆涂层和玻璃纤维织物的硬质泡沫支撑材料,四面倾斜,上侧密封
4.塑料加固
排水管区域的稳定性
5.地漏系统
集成密封水平地漏 DN 40,带臭味捕捉器
6.密封套
200 x 800 毫米
---
