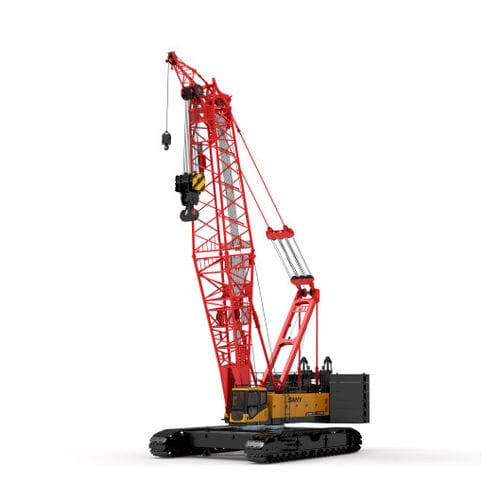

吊杆起重机塔 SCC2000A

桁架履带式提升

▪ 宽版保时捷驾驶室工业设计优美，外观流畅，美观新颖，较传统工 程机械有明显突破，具有优秀的品牌辨识度。驾驶室为滑移门结 构，适合履带起重机使用，方便驾驶员开关门。采用全密封式钢框 架式结构，正面、侧面及顶部均安装有大范围高强度钢化玻璃，具 有良好的透光性。加宽后的驾驶室内部更加宽敞明亮，视野更加 开阔。 ▪ 带减震降噪，悬浮式、多方式多级调节型座椅，同时增设副驾驶座， 更加人性化，为操作手提供最舒适的驾坐体验。空调采用国际知 名品牌红点空调，出风口布置更加合理，制冷效果良好，在 20 分钟 以内，驾驶室温度可以由 55℃降到 27.5℃。左、右扶手箱和副操纵 箱上安装有操纵手柄、控制按钮、点火锁等元件，座椅、操纵手柄、 各控制按钮布置均按人机工程学设计，充分考虑了驾驶员的操作 需求和习惯，操控箱可以随座椅进行调节到最适合位置，使操作更 舒适。司机室可根据工作需要做相应的调整，实现 15°仰俯，也可 旋转到平台正前方，方便运输。 ▪ 液压油缸驱动动力销与履带架连接，易于安装和拆卸。高强度钢 焊接框架结构。大底盘和大轨距设计显著提高了整机的稳定性。 中央配重 80t，前后各 40t，可实现自装卸。 ▪ 履带架 ：每个履带架都有独立的行走驱动装置。由液压行走马达 驱动行星齿轮减速机，并通过驱动轮的传动来实现独立行走。行 驶系统有快慢二档速度 ；慢速，可提供足够的牵引力，实现 100% 带载行走 ；快速，可提供较快速度，提高转场效率。行走驱动也可 实现无极变速 ； ▪ 履带板 ：采用先进铸造工艺，高强度、高耐磨性的材料制作而成，在 设备上安装后，张紧程度可以通过液压油缸进行调节，调节垫片的 位置达到理想的张紧度。 ▪ 变量液压马达驱动行星齿轮减速机，来控制主提升Ⅰ、主提升Ⅱ的 起升降落，同时具有良好的微速性能，最快档可以实现主提升Ⅰ、 主提升Ⅱ快速动力提升 ； ▪ 吊重 400t 以下可用一个提升，400t 以上必须双提升同时工作 , 主 提升Ⅰ、主提升Ⅱ具有同步功能 ； ▪ 最大倍率 60 ；折线式卷筒多层缠绕保证不乱绳，减速机具有低噪 高效，寿命长、换油方便等特点。
