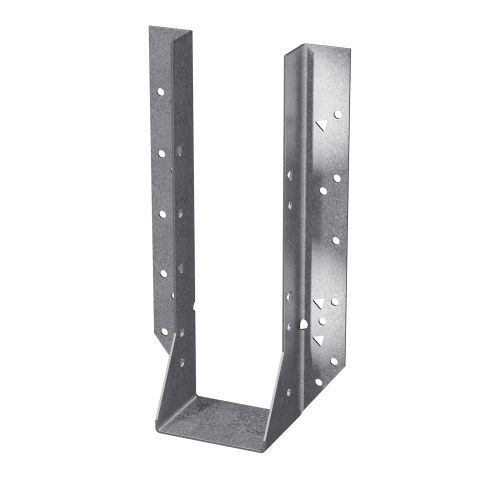

梁托 HU/HUC

梁托 - HU/HUC - SIMPSON Strong-Tie
梁托 - HU/HUC - SIMPSON Strong-Tie
梁托 - HU/HUC - SIMPSON Strong-Tie - 图像 - 2
梁托 - HU/HUC - SIMPSON Strong-Tie - 图像 - 3
梁托 - HU/HUC - SIMPSON Strong-Tie - 图像 - 4
梁托 - HU/HUC - SIMPSON Strong-Tie - 图像 - 5
梁托 - HU/HUC - SIMPSON Strong-Tie - 图像 - 6
添加到我的收藏夹
添加到产品对比表


产品介绍

HU/HUC 吊架可以如下所述安装在砖石/混凝土墙上。此外,隐藏一个凸缘的 HU 挂架也可进行类似安装。 HU 和 HUC 产品是由 14 号镀锌钢制成的重型面装托梁吊架。 HUC 是 HU 的暗装法兰(正面法兰内翻)型号。 只要 W 尺寸大于或等于 2 5/16",HU 在承受 100%台面荷载时,两个法兰均为暗装。指定 HUC。 当工作台负载 100% 时,W 尺寸小于 2 5/16",HU 可提供一个法兰隐藏式。指定为 "X "型,并指定要隐藏的法兰。 对于本目录中的任何 HU 或 HUC,用户可以用 1/4" x 1 3/4" Titen® 2 螺钉(型号 TTN2-25134H)代替所有混凝土面钉,用 1/4" x 2 3/4" Titen 2 螺钉(型号 TTN2-25234H)代替 GFCMU 面钉。请遵守所有安装说明,并使用锯材表或 EWP 表中的载荷。 材料 14 号 表面处理 镀锌;可提供 ZMAX® 和不锈钢 安装 使用六角头 Titen 2 螺钉将吊架固定在混凝土或 GFCMU 墙壁上。吊架不提供用于 GFCMU(1/4" x 2 3/4" - 型号 TTN2-25234H)和混凝土(1/4" x 1 3/4" - 型号 TTN2-25134H)的 Titen 螺钉。 钻直径为 3/16 英寸的孔,深度为规定的预埋深度加 1/2 英寸。 或者,将直径为 3/16 英寸的孔钻到指定的埋入深度,然后用压缩空气将其吹干净。 注意:基体材料上直径过大的孔会减少或消除螺纹与基体材料之间的机械互锁,并降低锚栓的承载能力。

---
