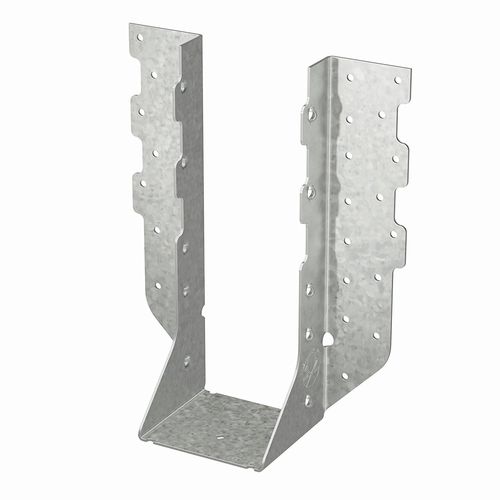

这些吊架专为需要较高负载的应用而设计(另见 HUC 和 HUCQ)。
该系列的所有支吊架均采用双剪力钉。这一创新通过每个托梁钉上的两个点来分配荷载,从而提高强度。它还可以减少钉子的使用量,加快安装速度,并在所有连接处使用通用钉子。(请勿弯曲或移除标签)。
材料
HHUS - 14 号;HGUS - 12 号;HUS 2x 和 1 3/4 号 - 16 号;HUS - 14 号
表面处理
镀锌。部分产品提供不锈钢或 ZMAX®。请参见腐蚀信息。
安装
使用所有指定的紧固件;请参阅 "一般注意事项"。
不要在工字梁上使用双剪支吊架。
钉子必须以一定角度穿过搁栅或桁架钉入顶头,以达到表中的荷载。
不是为焊接或钉子应用而设计的。
0.在指定使用 0.148" x 3" 钉子的情况下,可以使用 148" x 3 1/4" 钉子,而不会降低荷载。在指定使用 0.162" x 3 1/2" 钉子的情况下,可使用 0.148" x 3" 或 0.148" x 3 1/4" 钉子,载荷为表载荷的 0.85。
对于 3x 承重构件,使用 0.162" x 2 1/2"(辛普森 Strong-Tie® N16)钉子钉入顶头,使用 0.162" x 3 1/2 "钉子钉入托梁,不降低荷载。使用 2 个承重构件时,在顶梁上使用 0.148" x 1 1/2" 的钉子,在托梁上使用 0.148" x 3" 的钉子,并将荷载减至表中数值的 0.64。
选项
不能修改 HUS
---
