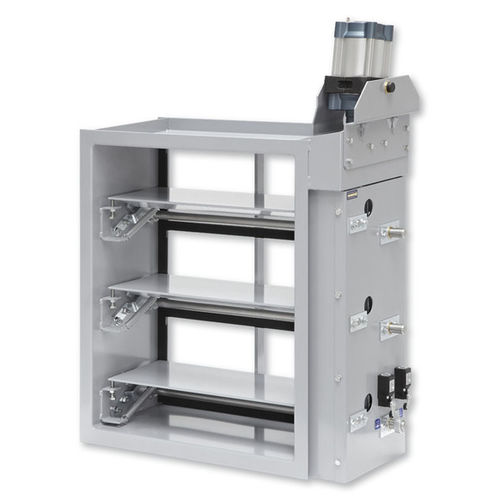

燃气管道的气密关闭
气密式关断风门的设计是为了确保KTA指南3601(德国核安全标准委员会,KTA)和DIN 25414所要求的严密性水平,即使在电源或压缩空气供应发生故障时也是如此。
紧凑的设计和坚固的执行器机构允许任何安装方向。
在2000Pa的压差下,最大漏气率为0.0028(l/s)/m²或0.01(m³/h)/m²。
由于特殊的过中心锁紧装置,即使在没有电源的情况下,也能实现气密关闭
带手轮、气动执行器或电动执行器的变型。
黄铜和不锈钢轴承
粉末涂层的外壳和刀片
最大压力负荷为5000Pa,在关闭方向上
可提供标准尺寸和许多中间尺寸
可选设备和附件
法兰孔
限位开关
双作用气动执行器,带可选的电磁阀。
电动执行器 3 × 230 V AC (400 V AC) 或 230 V AC。
应用
NAK型关断风门,用于关闭空调系统中对密封性(气密性)有最严格安全要求的管道。
即使在电源或压缩空气供应失败的情况下,气密式截止阀也能确保KTA指南3601(德国核安全标准委员会,KTA)和DIN 25414所要求的严密性水平。
特点
紧凑的设计和坚固的执行器机构允许任何安装方向。
由于特殊的过中心锁紧装置,即使在没有电源的情况下,也能实现气密关闭
在2000Pa的压差下,最大闭合叶片泄漏率为0.0028(l/s)/m²或0.01(m³/h)/m²。
---
