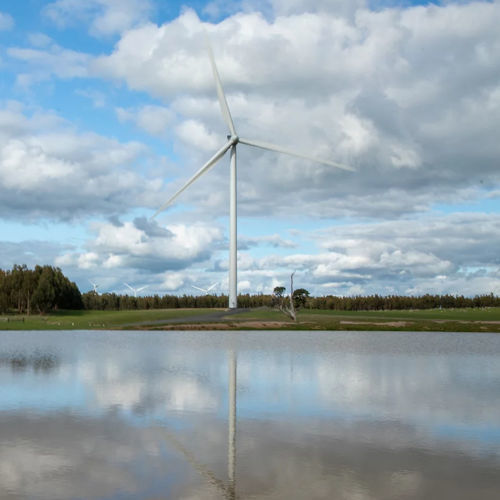

水平轴风力发电机 V136-4.2 MW™

三叶片陆上位于自承重桅杆上

V136-3.45 MW®结合了先进的翼型设计与成熟的4 MW机舱和大直径钢塔筒技术，在低中速风况下交付更高的发电量。 66.7米长的叶片所采用的翼型设计使其在减少了结构载荷的同时增加了16%*的年发电量。先进的空气动力学设计，尤其是叶尖与锯齿尾缘的设计降低了其最大噪声等级。 维斯塔斯拥有15年的优化碳纤维叶片应用的经验，V136-3.45 MW®受益于先进的碳拉挤成型工艺，实现了轻质且强韧的叶片。行业领先的防雷系统与高加速寿命试验确保了产品的高可靠性。 V136-4.2 MW™针对中风速地区设计，相比V136-3.45 MW®发电量提升了11%，最大噪音等级仅103.9 dB(A)，使其更适合于噪声限制地区。 *相比较于V117-3.3 MWTM 技术参数 运行数据 - 额定功率 3,450 kW/4,000 kW 切入风速 - 3 m/s 切出风速 - V136-3.45 MW®/4.2 MW™: 22.5/25 m/s 再切入风速 V136-3.45 MW®/4.2 MW™: 20/23 m/s 风区等级 - IEC IIIA/IEC IIB 标准运行温度范围 -20˚C to 45˚C，超过30˚C时降功率运行 噪声功率 最大功率水平 - V136-4.2 MW™: 103.9 dB* * 噪声优化模式取决于现场条件和所在国家 叶轮 - 叶轮直径 136 m 扫风面积 - 14,527 m2 空气制动 - 3液压缸全叶片顺桨 电气系统 频率 - 50/60 Hz 变频器 - 全功率 齿轮箱 - 类型 - 二级行星齿轮和一级螺旋齿轮 塔筒 - 轮毂高度 - 根据现场和国家特定 机舱尺寸 - 运输高度 3.4 m 安装高度(包括CoolerTop®) 6.9 m 长度 - 12.8 m 宽度 - 4.2 m 轮毂尺寸 - 最大运输高度 3.8 m 最大运输宽度 3.8 m 最大运输长度 5.5 m 叶片尺寸 长度 - 66.7 m 最大弦长 - 4.1 m 每个单位最大运输重量 - 70 公吨
